在自然資源和環境問題日益嚴峻的今天，尋找代替新能源是當下研究的重點。其中電動汽車是目前替代汽車研究中發展最為迅速的方向之一，目前已有多家新能源汽車廠商交付產品供用戶使用。

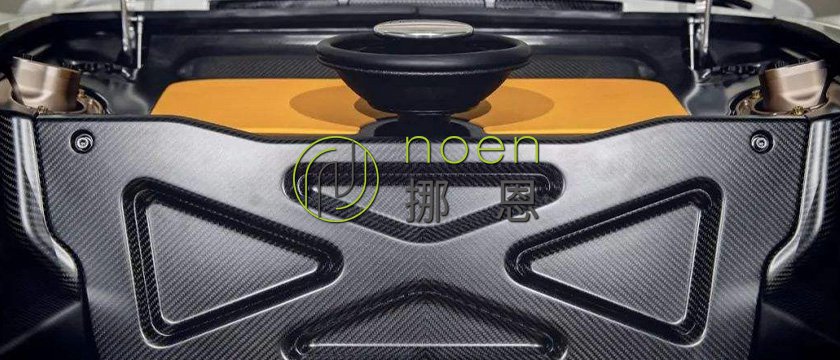

（圖示：碳纖維電池箱）

  在新能源汽車中，電池箱占據了重要位置。在為新能源汽車提供動力的同時，由於單個電池的電荷較小，需要安裝多個電池進行工作，這也導致了新能源汽車中電池箱過重的問題，嚴重影響汽車的性能。碳纖維複合材料輕質高強，是汽車輕量化中優先選擇的複合材料，有人提出，是否可利用碳纖維複合材料達到電池箱輕量化的目標。

  傳統電池箱材質為耐疲勞性能好的鋼製材料，為驗證碳纖維複合材料電池箱是否達到輕量化目標，本性利用有限元軟件對鋼製電池箱和碳纖維電池箱進行分析，用以驗證碳現電池箱是否達到輕量化目標。

  蘇州www.91複合材料的產品涉及汽車、高端醫療、航空航天以及軍工領域等，不僅可為客戶提供定製化服務，還可提供創新功能材料的分析與研發，從結構設計、CAE分析以及性能檢測和量產為一體的綜合解決方案。本次分析的電池箱采用的是挪恩複材為國內某電動汽車廠商加工的碳纖維電池箱樣品。

  電池箱所用的電池為磷酸鐵鋰電池，電池單體重量為5.6Kg，每輛車配備8個電池箱，每個電池箱安裝36節蓄電池，即電池箱所需承擔重量為202kg。

  金屬電池箱的有限元分析

  建立金屬電池箱的三維模型並對此進行網格劃分、添加邊界條件，金屬材質為Q235鋼。由於電池箱的頂蓋、側翼及其控製和等零部件不是結果分析的側重點，故對模型進行簡化處理，添加相應的邊界條件，進行結果後處理，可以得到最終位移、應變的的結果分布雲圖。

  碳纖維複合材料電池箱的有限元分析

  該碳纖維複合材料電池箱的鋪層方式為{0/90/45/45}，每層厚度為0.5mm，利用有限元軟件進行分析。同時為了了解碳纖維電池箱的設計是否符合安全標準，利用Tsai—wu強度準則進行驗證，確認碳纖維複合材料電池箱的最大應力在極限強度範圍內，並且可以滿足材料的強度要求。

  兩種情況下電動汽車電池箱目標函數電池箱的質量分別為35.3kg和12.5kg，且電池箱的最大應力分別為73.2MPa和81MPa，都在材料的屈服極限範圍之內，符合設計要求，雖然為了滿組剛度要求，使用碳纖維複合材料改進電池箱之後，電池箱壁厚增加了1mm，但優化後，目標函數電池箱質量卻減少了22.8kg。

  可總結為：

  1、通過對碳纖維複合材料的研究發展，傳統金屬電池箱重量過大，浪費汽車動力係統的利用俠侶，可用碳纖維複合材料進行優化。

  2、分別對碳纖維複合材料與傳統金屬材料進行分析，並通過杜比，發現複合材料在減輕碳纖維電池箱重量方麵有這明顯的效果，成功的降低了汽車電池箱體65%以上的重量，並且符合使用標準。

  3、運用Tsai—wu強度理論對複合材料電池箱進行強度校核，在使用結果上來看，電池箱並沒有出現嚴重變形和開裂等異常現象。

  碳纖維複合材料不僅在汽車結構上可幫助滿足輕量化的目標，在新能源汽車電池箱方麵，同樣可以在滿足係能源汽車動力前提下減輕重量，減少對汽車運行速度以及運行裏程的影響，結合當前新能源汽車以及環保主題的大力提倡，非常看好碳纖維在電池箱方麵的應用。
